一、技術參數
● 供電電壓：DC5-24V
● 連接方式：共陽
● 外型尺寸：165*85*26mm
● 重量：365g
● 輸出電流：<5A/路，（需要擴大容量請配套使用JK12FD30N放大器）
● 控制路數:12路
二、DIY-USB控制器特點
1、單臺可控制12路單色LED燈來回跑動，七彩4路跑動，
2、DC5-24V寬電壓工作，可控制外露燈，模組，燈條。
3、12路輸出，每路輸出電流最大可達5A，支持單色外露燈、模組均3000個

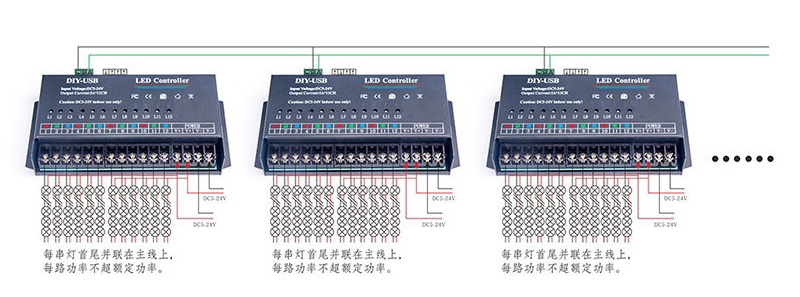

4、多臺控制器可以級聯同步，最多可控制120路，效果可自行修改，通過USB 下載，操作簡單方便，隨意性強

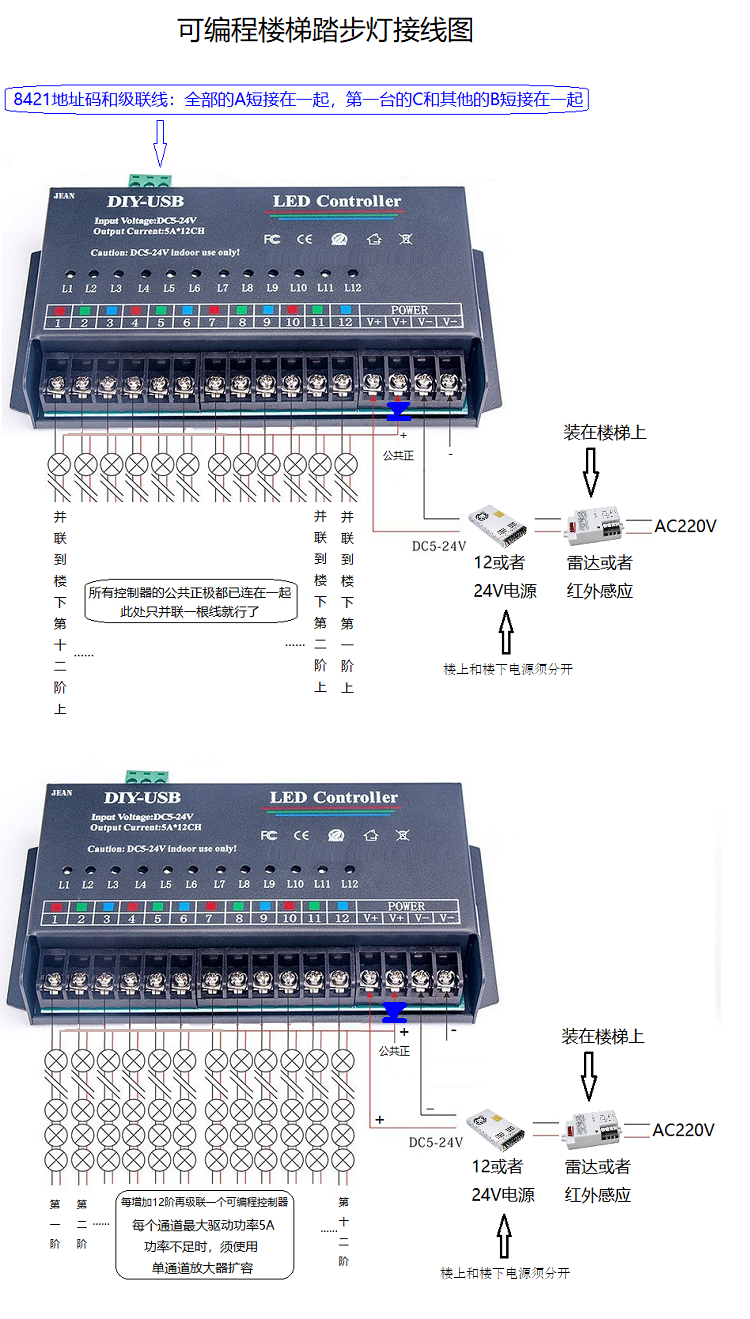

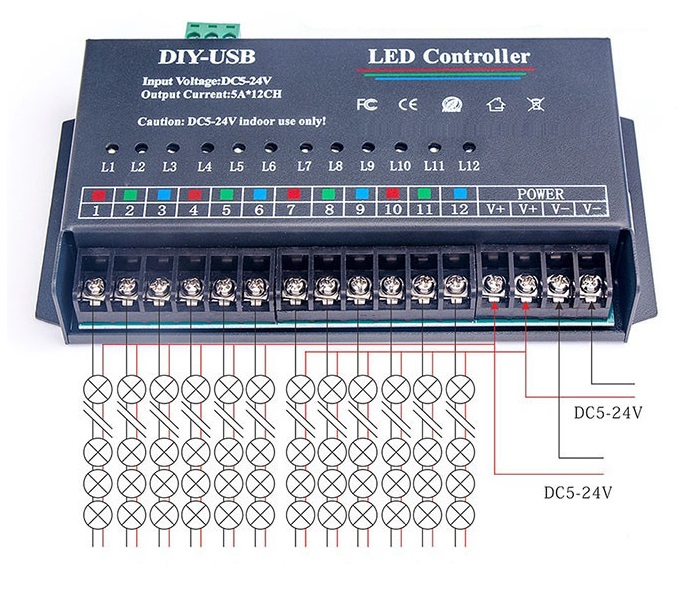

三、 接接線方式

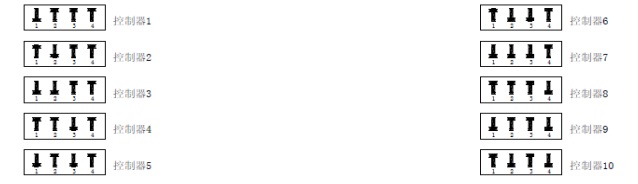

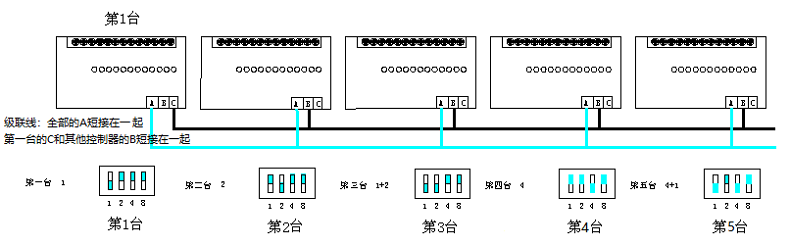

多臺控制器同步級聯時要求把控制器地址碼按如下方式撥動來確定順序
四、
A)、安裝控制器驅動軟件
用配套USB連線把電腦與控制器相連接，此時電腦會彈出對話框要求安裝驅動程序（Windows8/10沒有這個提示，也無需安裝驅動程序）

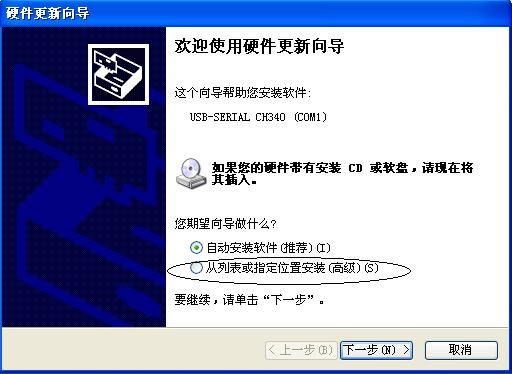

選擇：從列表或者指定位置安排（高級）(S)

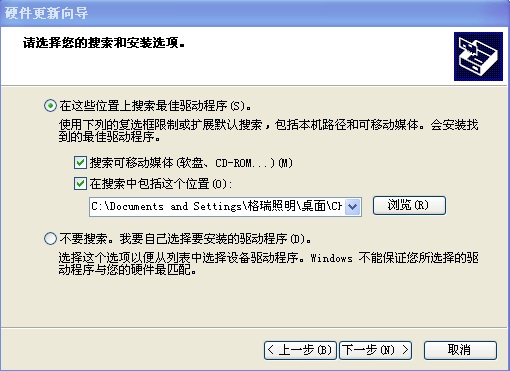

選擇瀏覽，找到軟件存放位置，選擇DIY-USB控制器驅動程序 文件夾 點 下一步 后提示安裝成功
B)、制作動態效果

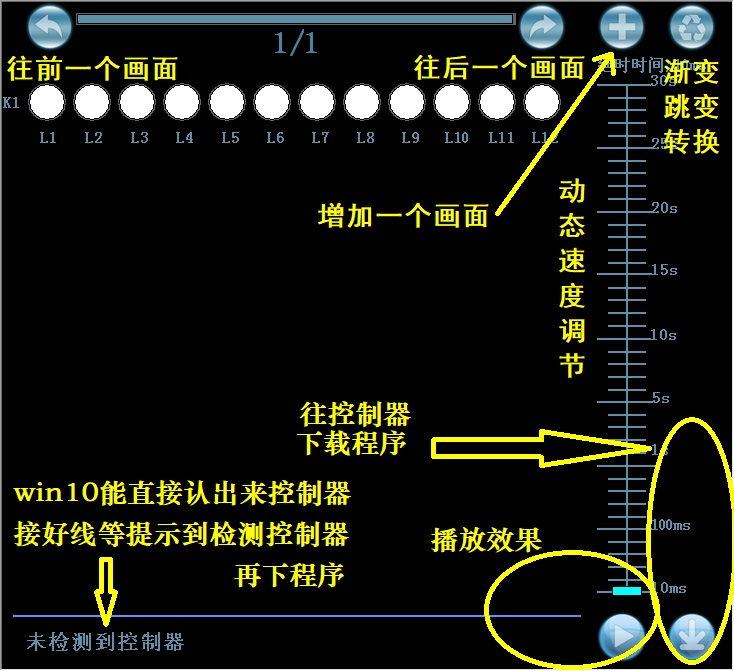

1、擊打開軟件界面如下
如下圖：L1-L12指示燈代表控制器上面的12路，軟件上白色表示燈時該路燈是亮的，鼠標單擊一下圓點，此時圓點變黑，表示燈滅，K1代表第一臺控制器，最多可增加10臺控制器（K10）
