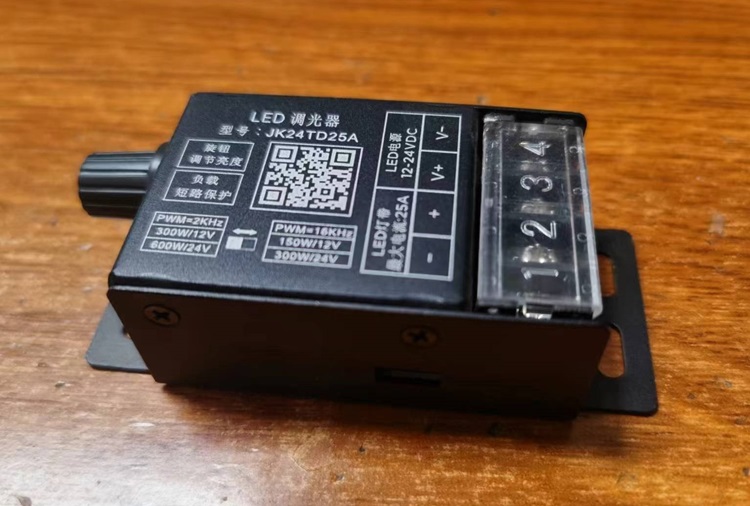

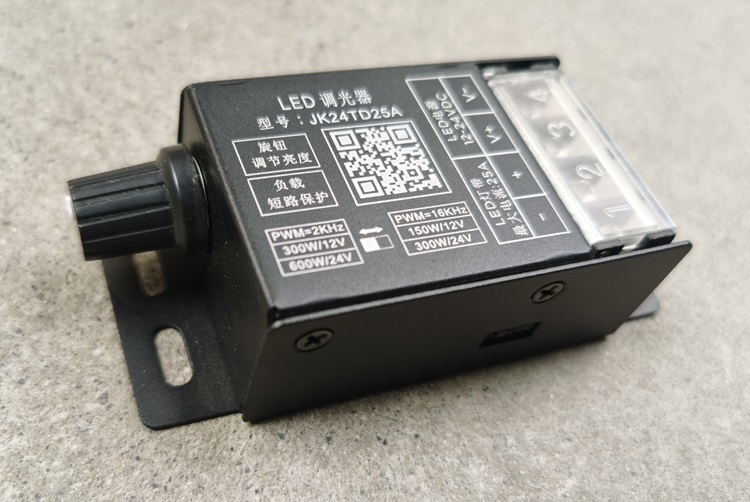

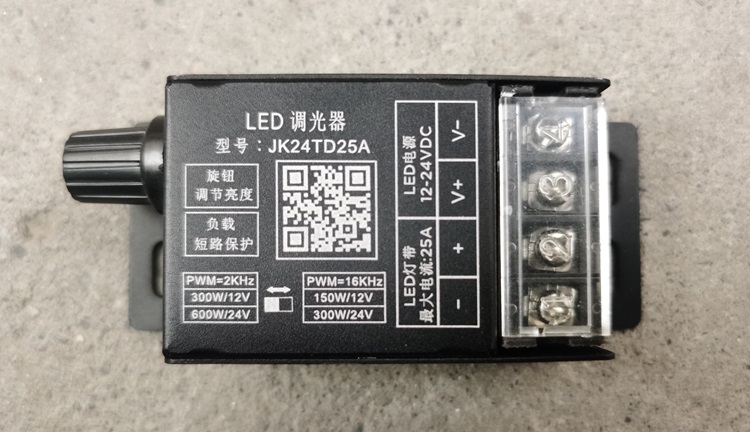

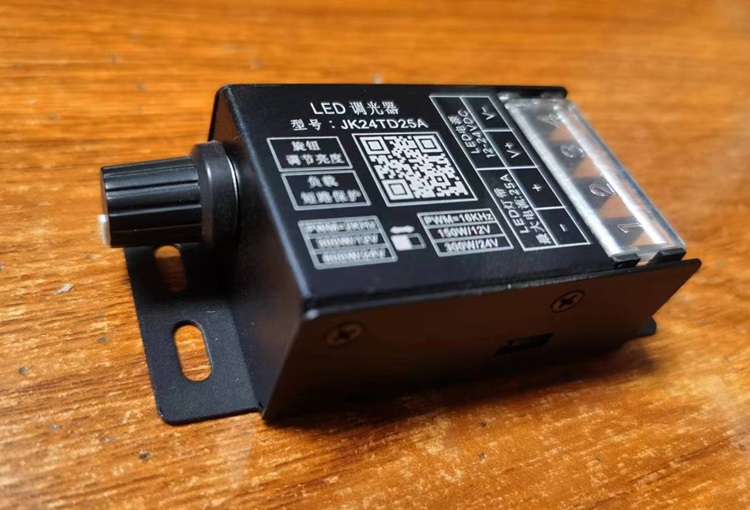

30A調光器

更新：2018/8/31 10:04:22??????點擊：

品牌：???JEAN
型號：???JK24TD30A

產品介紹

JK24TD30A調壓器是利用脈寬調制(PWM)方式，通過改變輸出方波的占空比使負載上的平均電流功率從0到100％變化、從而改變負載電壓、燈光亮度、電機速度，實現調壓/調光/調速。它的優點是電源的利用率能得到充分利用，電路的效率高。例如：當輸出為50％的方波時，脈寬調制(PWM)電路輸出能量功率也為50％，即幾乎所有的能量都轉換給負載。

常見的電阻降壓調速時，要使負載獲得電源最大50％的功率，電源必須提供71％以上的輸出功率，這其中21％消耗在電阻的壓降及熱耗上。大布部分能量在電阻上被消耗掉了，剩下才是輸出的能量，轉換效率非常低。

JK24TD30A調壓器采用脈寬調制(PWM)方式，熱耗極小，用作調速時可以使負載在工作時得到幾乎滿電源電壓，這樣有利于使電機產生更大的力矩。

脈寬調制的全稱為：Pulse Width Modulation，簡稱PWM，由于它的特殊性能，常被用于直流負載回路中，為燈具調光或直流電動機調速。PWM調速器已經在工業直流電機調速、工業傳送帶調速、燈光照明調光、計算機電源散熱、直流電扇、電磁調速電動機的速度控制、汽車暖風機、有刷電機調速、永磁電機調速、汽車?yán)鋮s風機調速、汽車風機調速、管道排風機調速、跑步機調速、生產線傳送帶調速、電扇調速、直流馬達調速、有刷電機調速、垂直電機升降、兒童電車調速等行業得到廣泛應用。

當輸入電壓為12V時，使用這款調壓器，可以把輸出電壓從0V線性調節到12V；當輸入電壓為24V時，使用這款調壓器，可以把輸出電壓從0V線性調節到24V；注意不能調節到12V/24V以上的電壓！

一、技術參數		二、功能特點
1、供電電壓：DC5V到DC24V自適應		1、0-100%亮度調節，旋鈕式無級調光
2、連接方式：共陽		2、調節燈光柔和穩定，無閃爍（電源品質有問題時燈光會閃爍）
3、外型尺寸：65×85×25（mm）		3、PWM數字調光，可消除電流浪涌，使LED使用壽命達到更佳
4、包裝重量：90g		4、恒壓輸出，超出負載范圍可連接信號放大器，無限擴展功率。
5、輸出電流： <24A/路		5、主要控制單色燈的亮度調節；用恒流電源的LED燈不能調光。
6、輸出功率：12V時288W；24V時576W，感性負載請降低到50%使用		6、鋁合金外殼，經典外形設計

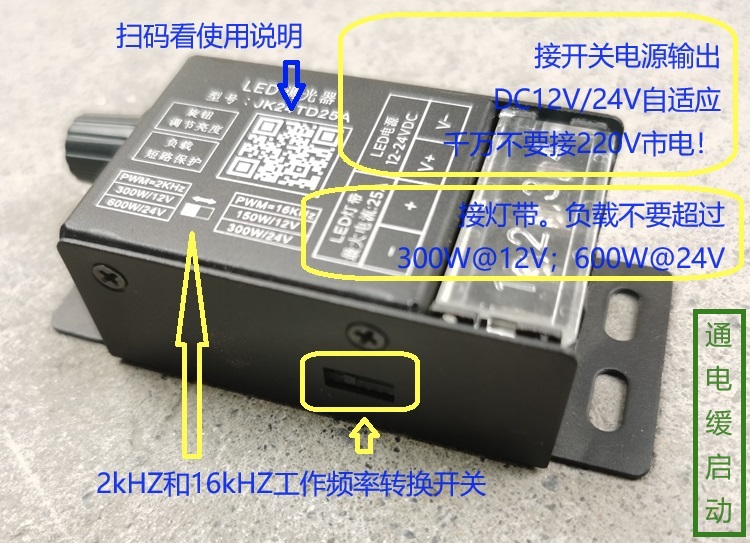

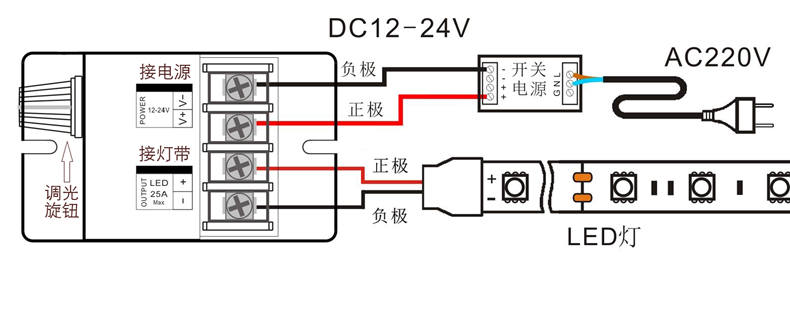

三、接線說明

輸出：負正；輸入：正負 ;輸入正、公共負、輸出正

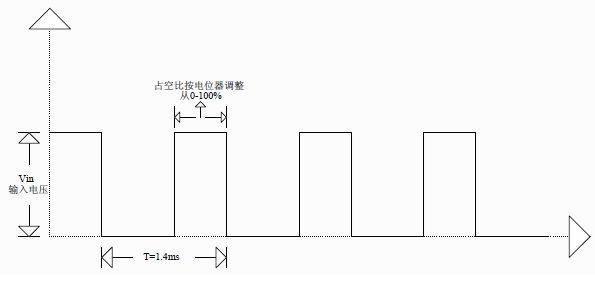

四、輸出波形圖：JK12TD24A是斬波形調壓器，通過調整占空比的方式達到調壓的目的。

五、擴容

此款調壓器可以調節燈帶的亮度，從最暗調節到最亮，只額外消耗1W的功率。每個調壓器可以驅動每米60燈的3528燈帶60米(24A÷0.4A/米=60米)；或者5050/5730燈帶20米(24A÷1.2A/米≈20米)；5V穿孔燈800顆；12V模組400片。當調壓器驅動的燈帶數量超過這個數時；或者驅動的燈具、電機等負載超過24A（12V時288W；24V時576W）時，可以增加一個中繼放大器，將此放大器的R、G、B端短接并聯輸出，可以增加3528燈帶60米(30A÷0.4A/米=75米)；或者5050/5730燈帶25米(30A÷1.2A/米=25米)。放大器的數量理論上可以任意增加的，這樣當您需要驅動更大負載時，配合更多的放大器使用。

六、操作說明

先連接負載線，再接電源線；上電前確保連接線之間無短路現象。采用旋轉電位器控制，順時針向右旋轉時，亮度逐漸變亮，最右邊時，亮度最大；旋鈕逆時針向左旋轉時，亮度逐漸變暗，旋到最左邊時，燈關閉。

七、故障分析和解決辦法

故障現象	原因分析	解決辦法
LED燈不亮	輸入電源有問題	檢查接到調光器輸入的開關電源，正負極不能接反。
	電源或調光器輸出正負線接反	請按照面板正負標字接線。
	LED燈不亮，不能調節亮度	更換LED燈。注意恒流供電的LED燈不能使用此設備調光！
前后LED亮度不勻	電源到控制器的線太長或太細	縮短電源到控制器的距離，且按照額定電流加粗電源線徑。
	控制器到燈的輸出線太長或太細	縮短控制器到LED燈的距離，根據LED燈有多少加粗線徑，按LED標準長度連接。
	控制器負荷過大	減少LED燈，使總負載小于額定功率，或增加放大器擴容
LED燈閃爍	調節到微弱亮度時，燈光閃爍。	系直流電源紋波太大，請更換直流電源。
使用萬用表測試輸出電壓不變化	數字表內阻很大，調光器輸出接近于空載，無法測量輸出電壓。	將調光器連接負載，然后再把萬用表表筆并聯在輸出端子上，調節旋鈕，觀察輸出電壓會隨著調節線性變化。如果沒有合適負載，可在調光器輸出端子正負兩端并聯任意10歐姆～500歐姆，功率不小于3瓦的電阻測試。
