七彩低壓燈帶控制器

更新：2018/8/31 13:27:45??????點擊：

品牌：???JEAN
型號：???JK12CX00X

產品介紹

JK12CX00X系列控制器專用于LED燈飾，采用目前最先進的PWM（脈寬調制）數字化控制技術；可以實現不同顏色的切換/漸變/跳變，亮度/速度調節功能，廣泛適用于亮化工程，KTV，酒吧，廣告標牌等應用，主要適用于直流5V/12V/24V LED單色或者七彩軟/硬燈帶，LED穿孔燈，LED模組等。

一、技術參數

型號		JK12CD30Y 戶內遙控手控兩用	JK12CW30T 戶外帶同步不帶遙控	JK12CL06M 迷你型帶紅外遙控
輸入電源		DC5-DC24V自適應	DC5-DC24V自適應	DC5-DC24V自適應
信號輸出		PWM	PWM	PWM
輸出電流		3×10A	3×10A	3×2A
控制方式		共陽極	共陽極	共陽極
帶燈數量	七彩模組	600片	600片	120片
	七彩燈帶	30米	30米	5米
	七彩穿孔燈	500顆	500顆	100顆
外型尺寸		1109025mm	125×90×35mm	33×11×44mm
重量（毛重）		260g	285g	11g
外形圖片 (未包含遙控器)

二、性能特點

1、既能手動控制，還能遙控控制，丟失遙控器也不要緊。任意控制器和任意遙控器同時按A和D鍵完成對碼，十分便捷！

2、當燈光為單色模式時，+ -按鈕為變亮變暗；閃爍或者變色模式時，+ -按鈕為增減速。極其方便！

3、PWM信號轉換+消除電流浪涌程序設計，LED壽命達到最大；

4、19種靜態+19種動態模式，既適用七彩，又適用單色；

5、DC5-24V寬電壓供電，同一產品直接可控制穿孔燈、模組、燈帶、護欄管，使用更加廣泛；

6、超出控制器負載范圍時，可以連接功率擴展器放大功率，確保同步效果一致，無任何延時；

7、有永久記憶功能，設置好的效果不會因斷電而重新設置

8、采用高速芯片處理數據，無延時，無抖動。

9、非控制器/電源一體設計，使用可靠，維修方便，配置靈活。

三、顏色變化效果

19種動態模式：

樣式	顏色變化	備注	樣式	顏色變化	備注
1	七色漸變	速度可調	11	七色跳變	速度可調
2	三色漸明漸暗	速度可調	12	三色漸變	速度可調
3	七色漸明漸暗	速度可調	13	紅色頻閃	速度可調
4	紅色漸明漸暗	速度可調	14	綠色頻閃	速度可調
5	綠色漸明漸暗	速度可調	15	藍色頻閃	速度可調
6	藍色漸明漸暗	速度可調	16	橙色頻閃	速度可調
7	橙色漸明漸暗	速度可調	17	褐色頻閃	速度可調
8	褐色漸明漸暗	速度可調	18	黃色頻閃	速度可調
9	黃色漸明漸暗	速度可調	19	白色頻閃	速度可調
10	白色漸明漸暗	速度可調	20

19種靜態模式：

樣式	顏色變化	備注	樣式	顏色變化	備注
1	靜態紅色	亮度可調	11	靜態淺藍色	亮度可調
2	靜態綠色	亮度可調	12	靜態青色	亮度可調
3	靜態藍色	亮度可調	13	靜態淡綠色	亮度可調
4	靜態橙色	亮度可調	14	靜態淡黃色	亮度可調
5	靜態深黃色	亮度可調	15	靜態白色	亮度可調
6	靜態粉紅色	亮度可調	16
7	靜態紫色	亮度可調	17
8	靜態褐色	亮度可調	18
9	靜態淡藍色	亮度可調	19
10	靜態深藍色	亮度可調	20

四、使用方法

使用之前請先按照第五節和第六節圖例正確接線：

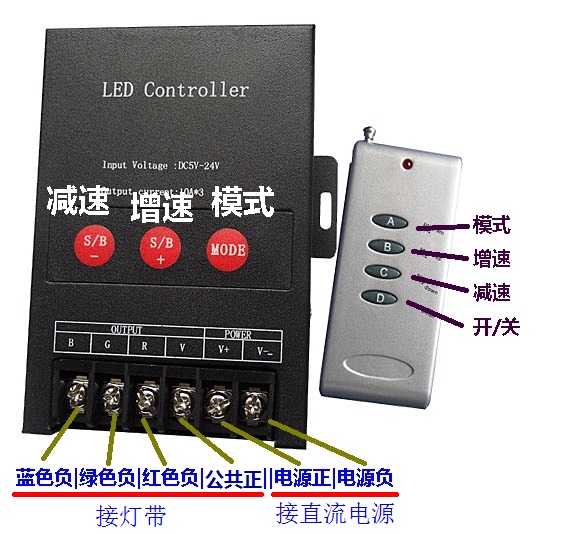

JK12CD30Y戶內遙控手控兩用

MODE（模式）鍵切換燈光變化模式；S/B+（增加）鍵在單色模式下增加亮度，在動態模式下增加速度；S/B-（減小）鍵減少亮度和降低速度

JK12CW30T戶外帶同步不帶遙控

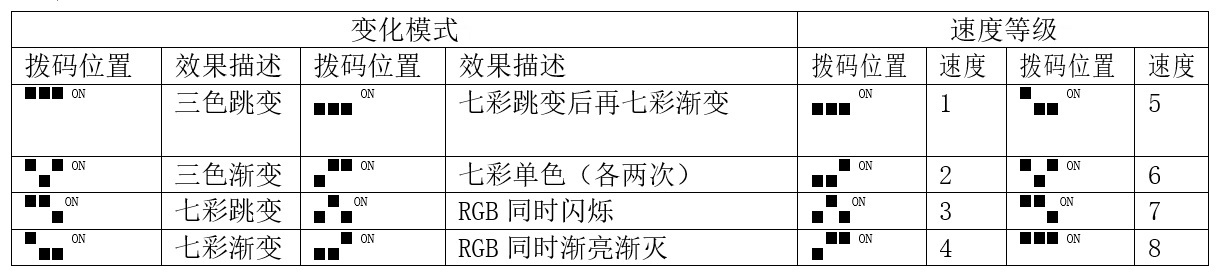

控制器本體不帶按鍵，對照第六節根據實際效果和速度把所有控制器撥碼開關放一致位置，同步交流位置通上交流電，所有控制器同時上電即可。

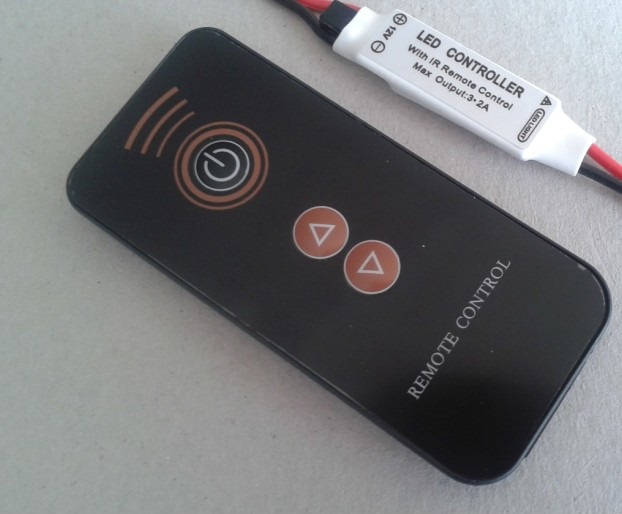

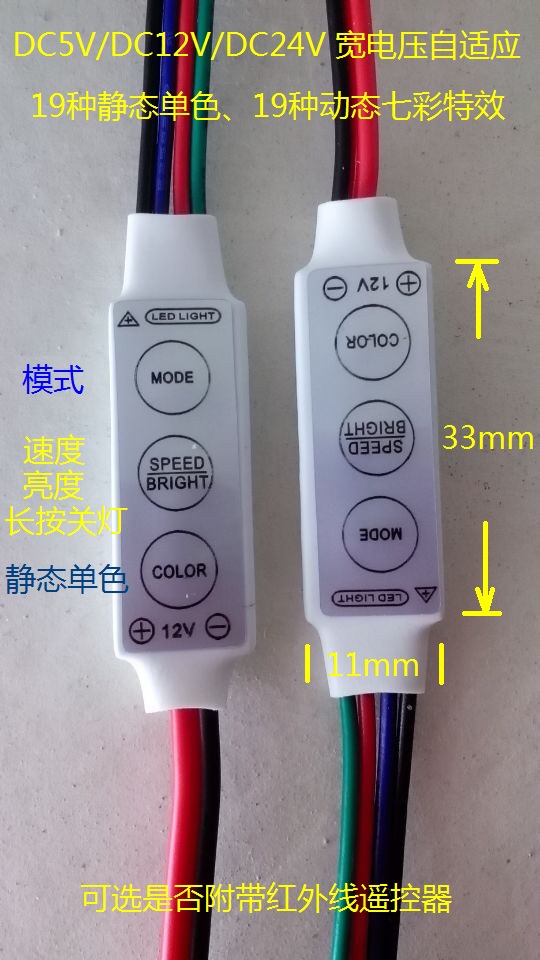

JK12CL06M迷你型帶紅外遙控

MODE（模式）鍵切換燈光變化模式，SPEED/BRIGHT（速度/亮度）鍵從高到低循環在單色模式下調節亮度，在動態模式下調節速度，長按此鍵關閉燈光；COLOR鍵調節各種靜態顏色.

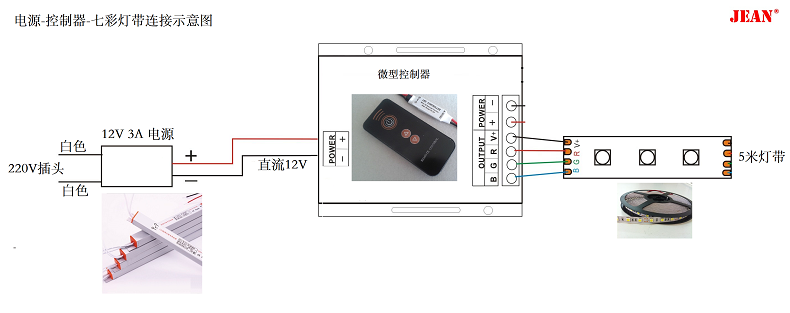

五、控制器連接示意圖

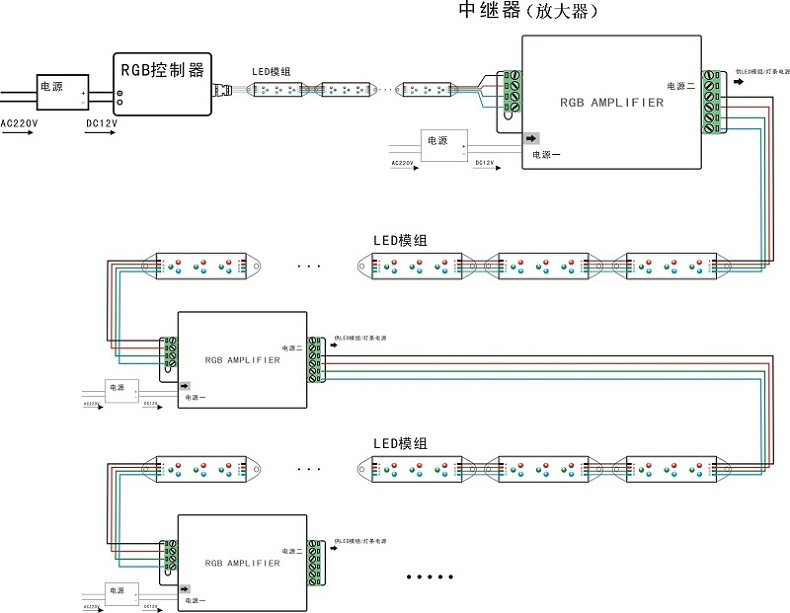

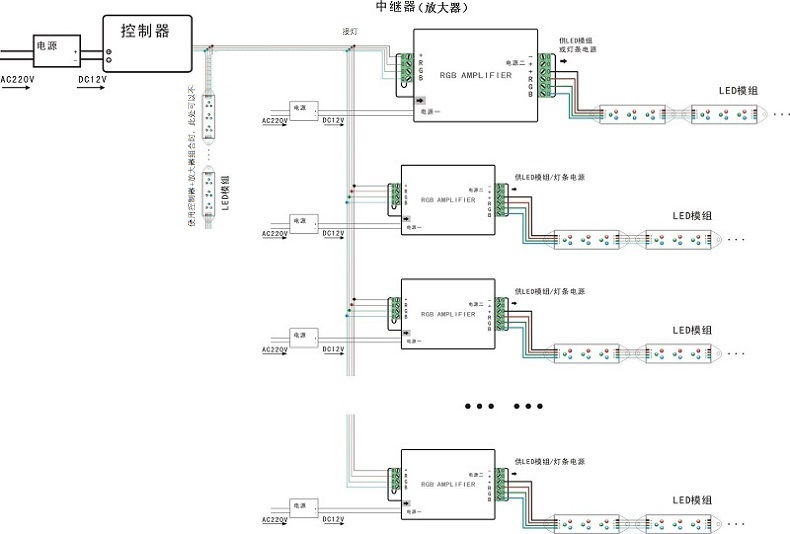

六、多個控制器燈光同步的實現

在某些需要多個控制器同步的場合，除了采用七彩控制器+放大器的方法；還可以直接使用帶同步功能的七彩控制器JK12CW30T，這款控制器可以戶外使用，增加了兩個同步端子，將這兩個同步端子連接到AC220V交流市電（分清火線L零線N），每個控制器的七彩變換模式撥碼開關調整一致（每撥動一個模式編碼對應一種效果，每撥動一個速度變化對應一級速度,速度等級值越大，速度越慢），把所有控制器同時通電，即可達到同步效果。注意此同步端子如果不接220V交流電，控制器沒有輸出，燈不亮！
