10A調光器

更新：2018/8/31 10:50:58??????點擊：

品牌：???JEAN
型號：???JK40TD10A

產品介紹

JK40TD10A調壓器是利用脈寬調制(PWM)方式，通過改變輸出方波的占空比使負載上的平均電流功率從0到100％變化、從而改變負載電壓、燈光亮度、電機速度，實現調壓/調光/調速。它的優點是電源的利用率能得到充分利用，電路的效率高。例如：當輸出為50％的方波時，脈寬調制(PWM)電路輸出能量功率也為50％，即幾乎所有的能量都轉換給負載。

常見的電阻降壓調速時，要使負載獲得電源最大50％的功率，電源必須提供71％以上的輸出功率，這其中21％消耗在電阻的壓降及熱耗上。大布部分能量在電阻上被消耗掉了，剩下才是輸出的能量，轉換效率非常低。

JK40TD10A調壓器采用脈寬調制(PWM)方式，熱耗極小，用作調速時可以使負載在工作時得到幾乎滿電源電壓，這樣有利于使電機產生更大的力矩。

脈寬調制的全稱為：Pulse WidthModulator，簡稱PWM，由于它的特殊性能，常被用于直流負載回路中，燈具調光或直流電動機調速。JK40TD10A調壓器就是利用脈寬調制(PWM)原理制作的馬達調速器，PWM調速器已經在工業直流電機調速、工業傳送帶調速、燈光照明調光、計算機電源散熱、直流電扇、電磁調速電動機的速度控制、汽車暖風機、有刷電機調速、永磁電機調速、汽車?yán)鋮s風機調速、汽車風機調速、管道排風機調速、跑步機調速、生產線傳送帶調速、電扇調速、直流馬達調速、有刷電機調速、垂直電機升降、兒童電車調速等行業得到廣泛應用。

可以制作各種穩壓電源；例如，輸入12V，輸出1.6-10V；輸入24V，輸出1.6-22V；輸入36V，輸出1.6-34V可調。作為不怕短路的恒流維修實驗電源，帶短路保護，電壓穩定，紋波極小，做試驗電源比市場那些成品電源好很多；

可以做大功率LED恒壓恒流驅動板；可以做風力發電機，太陽能電池板的調壓穩壓，充電用；

用作鋰電池做恒壓充電器4.2V、8.4V、12.6V、12V、24V電瓶充電、鎳鎘鎳氫電池（電池組）充電；

可以使用車載電池12v或24v或36v轉換為5v或者19V，給手機充電或者給筆記本供電，效果很好；

本調壓器輸入電壓范圍較寬，可以是直流5V-40V，最低起調電壓是1.8V，輸出功率可以是0.1W-400W。注意不能調節到輸入電壓以上的電壓！輸入正負極禁止接反！

一、技術參數		二、功能特點
1、供電電壓：DC5V-DC40V		1、軍用大功率功放管和貼片元件，大尺寸散熱片，適合長期工作。
2、連接方式：共陰		2、自帶散熱器，有短路保護功能，外部短路或者過流不會損壞。
3、模塊尺寸：長67×寬86×高30mm		3、三個單元模塊并聯工作，任一模塊損壞，功率降低，不影響工作。
4、重量：86g		4、恒壓輸出，超出負載范圍可連接信號放大器，無限擴展功率。
5、輸出電流： <10A		5、輸出是純正的直流，高效率適用于感性、容性、阻性負載。
6、輸出功率：0.1W～400W		6、ABS工程塑料，經典外形設計

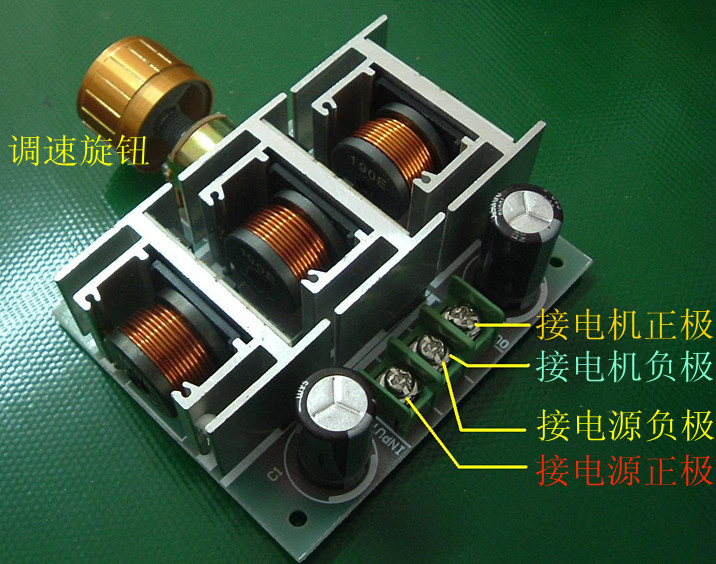

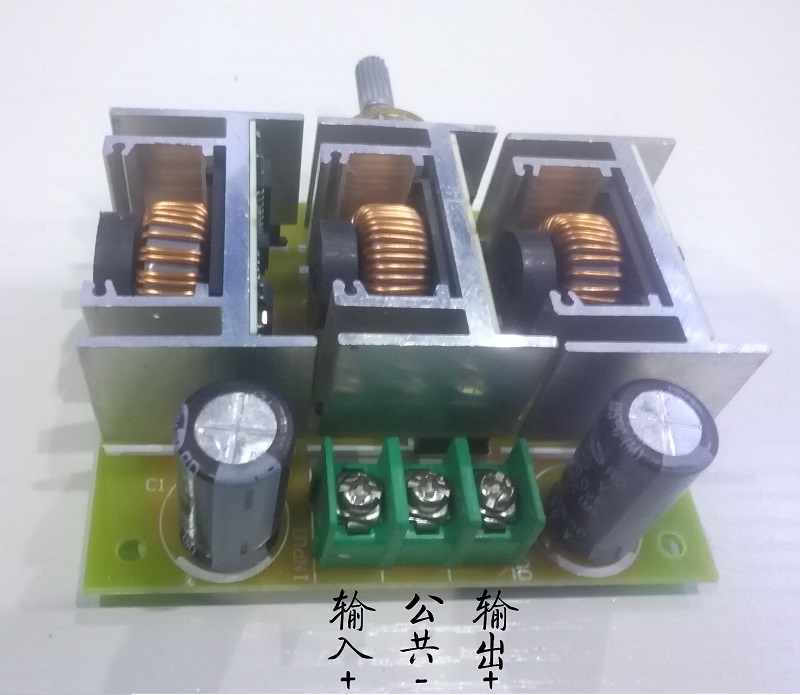

三、接線說明 四、內部模塊圖

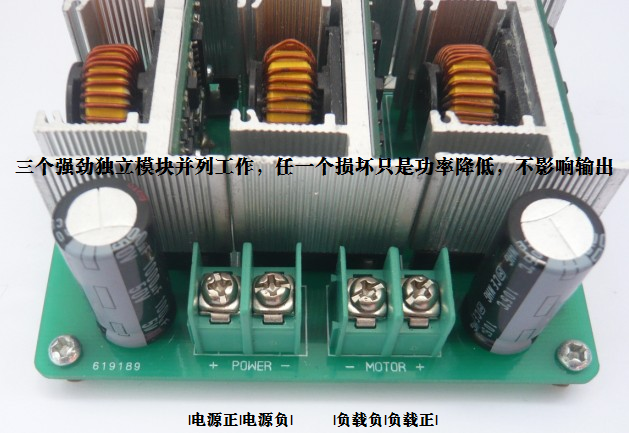

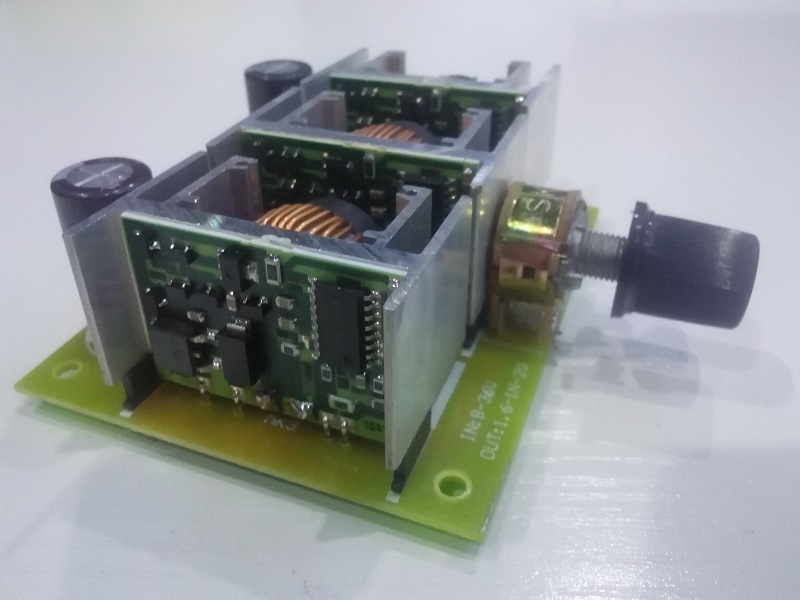

端子接線說明三個獨立模塊并聯輸出，任何一個損壞不影響使用

五、操作說明

先連接負載線，再接電源線；上電前確保連接線之間無短路現象。采用旋轉電位器控制，順時針向右旋轉時，亮度逐漸變亮，最右邊時，亮度最大；旋鈕逆時針向左旋轉時，亮度逐漸變暗，旋到最左邊時，燈關閉。

六、故障分析和解決辦法

故障現象	原因分析	解決辦法
LED燈不亮	輸入電源有問題	檢查接到調光器輸入的開關電源
	電源或者調光器正負線接反	此調光器是共陽極，改正過來
	LED燈不亮，不能調節亮度	更換LED燈。注意恒流供電的LED燈不能使用此設備調光！
前后LED亮度不勻	電源到控制器的線太長或太細	縮短電源到控制器的距離，且按照額定電流加粗電源線徑。
	控制器到燈的輸出線太長或太細	縮短控制器到LED燈的距離，根據LED燈有多少加粗線徑。按LED標準長度連接
	控制器負荷過大	減少LED燈，使總負載小于額定功率，或者增加放大器
LED燈閃爍	調節到微弱亮度時，燈光閃爍。	系直流電源紋波太大，請更換直流電源
電位器調節范圍窄	輸入的直流電壓偏低	因?yàn)楸菊{(diào)壓器輸入電壓范圍較寬，所以用作5V或者12V調節時電位器旋轉一點點就可以調節很多電壓，如果實在覺得不方便可以把電位器更換為5K或者2.7K。
使用萬用表測試輸出電壓不變化	數字表內阻很大，調光器輸出接近于空載，無法測量輸出電壓。	將調光器連接負載，然后再把萬用表表筆并聯在輸出端子上，調節旋鈕，觀察輸出電壓會隨著調節線性變化。如果沒有合適負載，可在調光器輸出兩端接任意10歐姆～500歐姆，功率不小于3瓦的電阻測試。
