低壓照明的供電線路方案及電源配置方法
近來隨著線型照明的盛行，低壓照明產品的應用越來越廣泛。可是對于很多燈飾經銷商甚至好多老電工來說，在低壓產品供電布線時總是會碰見很多誤區。基于此，小嘉童鞋特將平時所遇做個全面整理，供各位客戶朋友們參考借鑒！
一、燈具自身傳輸壓降問題：
和高壓產品不同，低壓產品的電流傳輸都是直接通過線路板完成的。因此，在傳輸過程中線路板本身也會產生壓降，比方12V的電壓在傳輸幾米后可能會降低到11V、10V……，所以根據線路板的沉銅量不同，線路板的電阻率也不一樣，導致無壓降的有效傳輸距離也不一樣。具體各種低壓產品的有效無壓降傳輸距離及供電示意圖如下：
當然，除了以上常規的軟燈條、硬燈條，我們還有一些使用材料更好的能夠更長距離無壓降傳輸的24V軟燈條，比方10米無壓降的軟燈條；20米無壓降的恒壓軟燈條等。
二、低壓導線負載承擔的核算方式：
學過初中物流的都知道，P（功率）=U（電壓）*I（電流）。在電流傳輸過程中，因為電源電壓較小而負載功率較大，電流必然很大，而線截面過小就引起線損過大，電壓降也就大，這樣會造成燈具亮度不夠同時導線發熱燒線現象，此時宜加大線徑(線截面)。

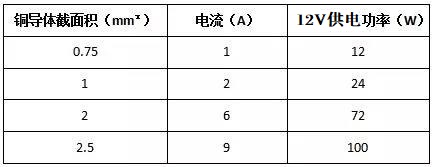

供電主線導體截面積（線截面）由負載總功率及供電主線長度決定，要求供電主線長度≦5M。各種負載功率情況下對應供電主線導體橫截面積參照下表：
拿12V電壓供電的舉個例子，比方帶12V100W負載，就需要用到一條2.5平方銅線；如果帶12V200W負載，就需要用到兩條2.5平方銅線。
三、電源配置方式：
很多低壓燈具安裝師傅存在一個誤區，以為低壓產品不能一條帶的很長，是不是就一定得用好多個開關電源。這種理解是錯誤的。電源的使用與低壓線型照明的傳輸距離長短無關，只要所帶的總負載不超過電源功率即可。比如10條長度為3米的軟燈條，總功率為：10條*3米*15米/瓦=450瓦。那么用一個功率超過450瓦的電源即可全部帶動。

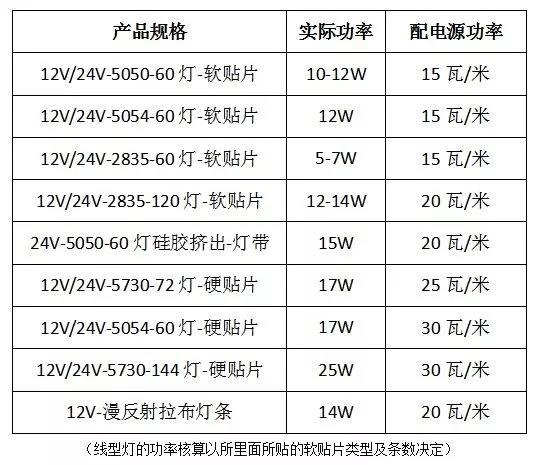

另外，電源在使用過程中，要考慮到自身功率荷載，因此要留有盈余，一般建議按所標功率的80%進行使用。具體各低壓產品配電源時功率核算如下表：
本文作者嘉盛照明錢總，原文出處：https://mp.weixin.qq.com/s/sYvv7n93Jyek5Y0I4P9e2w，本文對圖片略有修改，以適合佳安產品
